Vlastní MIL-DTL-38999 Série I Elektrické konektory Výrobci

Výrobce elektrických konektorů MIL-DTL-38999 Series I

Úvod produktu

● V souladu s standardy řady I GJB599B (MIL-DTL-38999M) I.

● Rychlé připojení typu bajonetu, které má výhody malé velikosti, lehké hmotnosti a hustoty vysoké kontaktní páry.

● Shielding EMI/RFI.

● Mechanismus pěti klíčů umožňuje slepé vložení a prevenci nesprávného vložení.

● Zásuvky jsou k dispozici v typu krabice, typu zdi, namontované na přední straně, namontované vzadu a na ořechů, které jsou rychlé, atd.
Kontaktní kus je odnímatelný pro krimpování a je navržen tak, aby zabránil šikmému vložení.

● 9 typů čísel skořepin, uspořádání kontaktu s více otvory.

● Odolné vůči vibracím s vysokou intenzitou.

● Vnější skořepina může být vyrobena z různých materiálů a povlaků, aby se přizpůsobila různým požadavkům na životní prostředí.

● Povrch páření a ocas mají uzavřenou strukturu a mají vynikající tříbodovou výkonnost.

● Standardní připevnění ocasu v souladu s GJB1784.

Použití: Produkt se používá pro připojení signálu obvodu.

Prostředí použití: Produkt se používá ve složitých prostředích, jako jsou silné vibrace, vítr, písek a vlhkost.

Hlavní technický výkon

● Mechanické vlastnosti:

Materiál: skořápka: slitina hliníku, nerezová ocel, slitina titanu

Izolátor: termoset nebo termoplastický

Těsnicí tělo a těsnicí kroužek: Silikonová guma

Potahování: Typ B: Cadmium Ploted Military Green

Třída E: Passivovaná z nerezové oceli

Kategorie F: Posun bez elektrického niklu

Třída FT: Stitina hliníku satén kadmium

Typ TA: slitina titanu

Kontaktní díly: Povrch slitiny mědi zlaté, k dispozici v typu krimpování, typu svařování a tištěné verze.

Mechanický život: ≥ 500 cyklů zástrčky a odpojení

Vibrace:

Frekvence sinusoidální vibrace 10 ～ 2000Hz zrychlení 294 m/s²

Frekvence náhodných vibrací 100 ~ 1000Hz Spektrální hustota 1G²/Hz

Šok: 3ms polovina sinusové vlny, zrychlení vrcholu 300g

● Elektrický výkon:

Kontaktní odpor a hodnocený proud kontaktů

Kontaktní specifikace	Pracovní diamete MM	Kontaktní odpor MΩ	Hodnocený proud a
22d	Ф0.76	≤12	5
20#	Ф1.00	≤ 5	7.5
16#	Ф1.60	≤ 2,5	13
12#	Ф2.40	≤1,5	23
10#	Ф3.15	≤1,0	40

Stínění elektromagnetického rušení: Minimální útlum je 85 dB na 100 MHz ~ 1GHz

Při 1 GHz ~ 10 GHz je minimální útlum 50 dB

Odolněné napětí: V (Poznámka: Různá ujednání o kontaktu mají různé pracovní úrovně. Konkrétní úrovně pracovních úrovní naleznete na písmenech v pravém horním rohu kontaktního uspořádání)

Pracovní třída *	M	N	I	Ii
Hladina moře	1300	1000	1800	2300
21000m	800	600	1000	1000

Izolační odpor: ≥ 5 000 mΩ za normálních podmínek, ≥ 100 mΩ za vlhkých podmínek

Elektrická kontinuita mezi přílohy:

Třída B <2,5 mV

Třída F, ft <1,0 mV

E, TA kategorie ≤ 50mV

● Environmentální výkon:

Rozsah teploty: Třída B: -65 ˚C ~ 175 ˚C

Kategorie E, F: -65 ˚C ~ 200 ˚C

Odolnost proti solnému spreje: Kategorie B: 500H

E, TA kategorie: 1000H

Kategorie F: 48H/96H

Třída FT: 96H

Relativní vlhkost: 98% při 40 ° C

Výška práce: ≤ 30480 m

● Další vlastnosti: Elektrický konektor má také dobré vlastnosti, jako je odolnost proti vlhkosti, odolnost proti solnému spreje, odolnost plísní, odolnost proti písku a prachu atd.

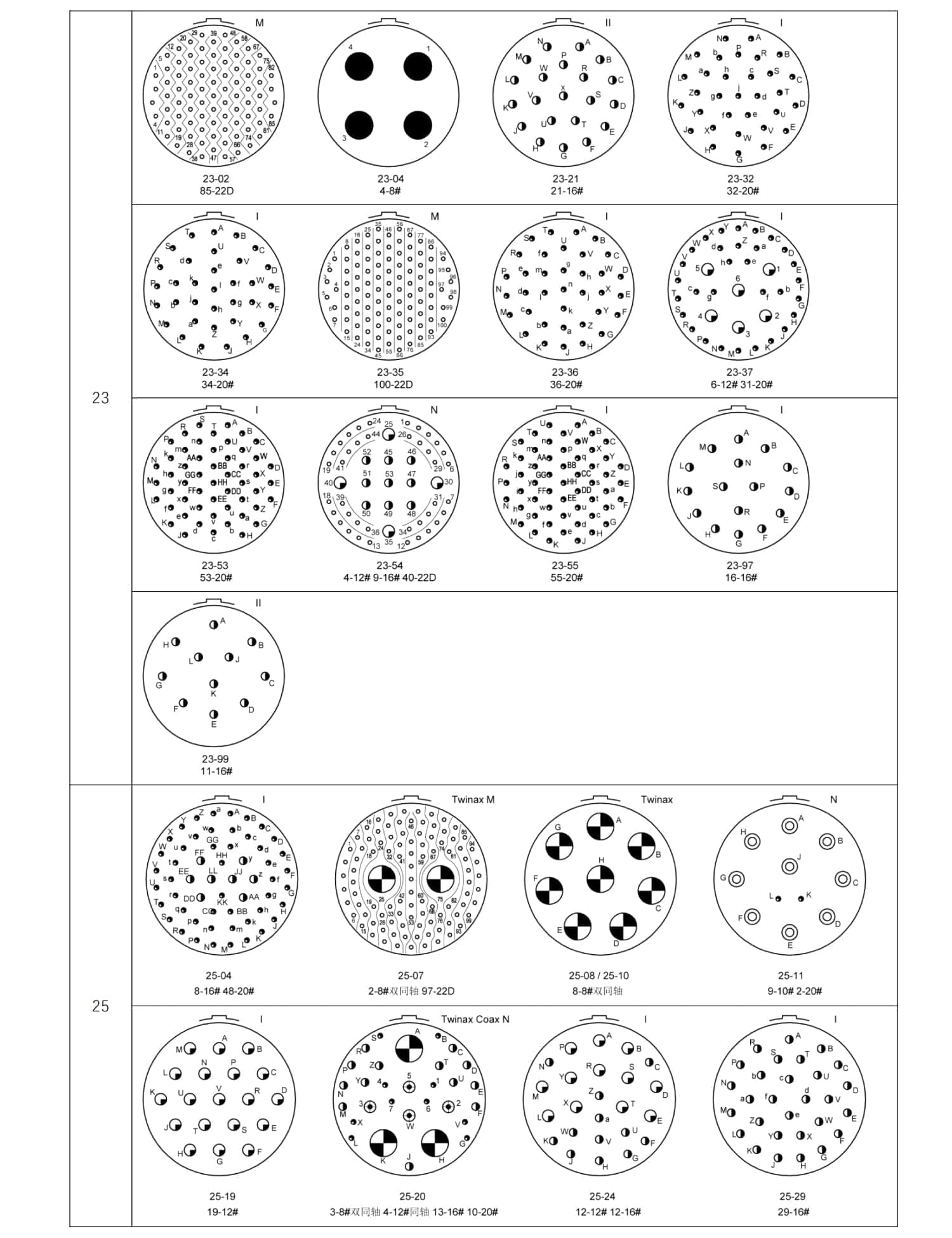

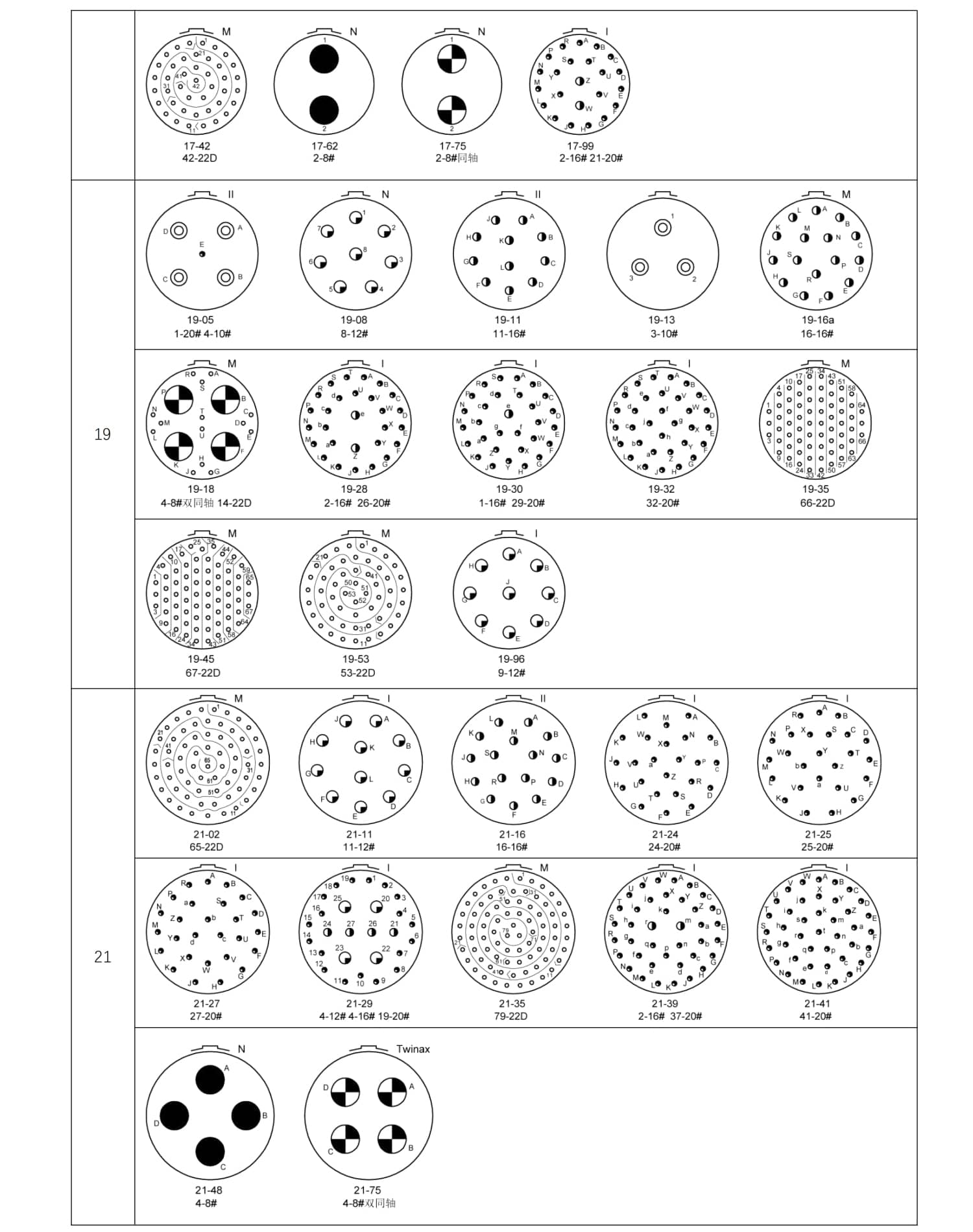

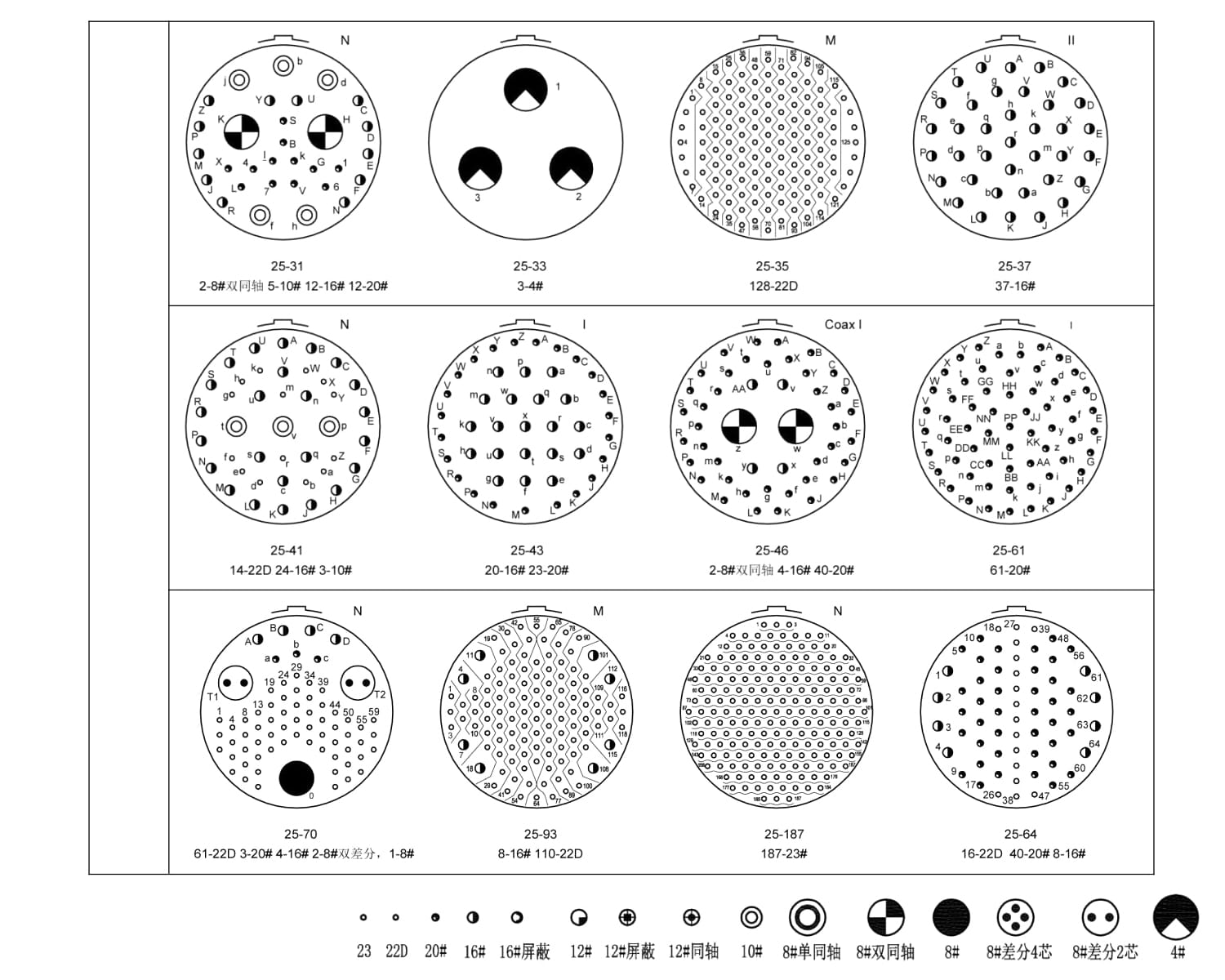

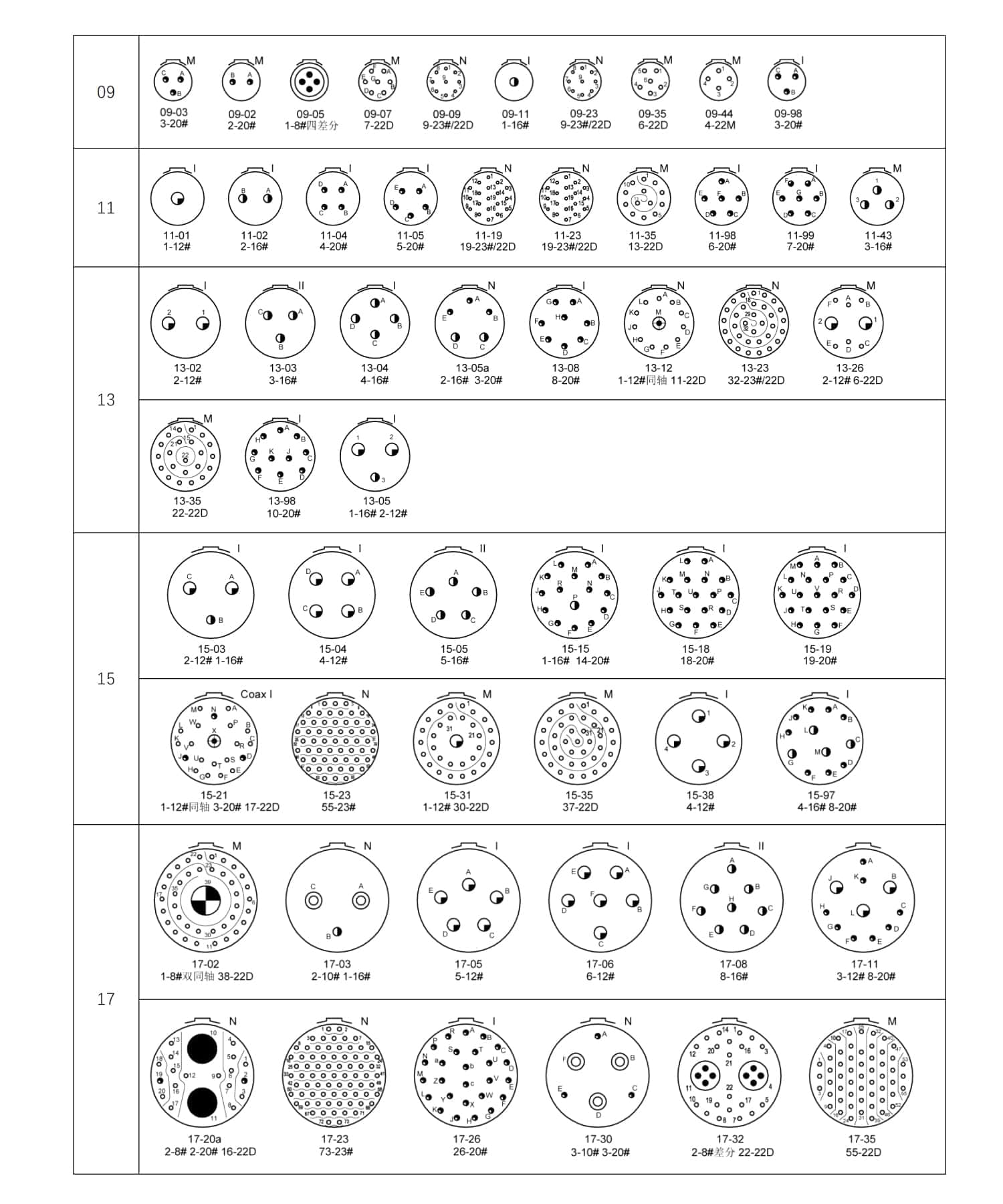

Uspořádání kontaktu (pohled na povrch vložení izolátoru jehly)

Poznámka:
1. 20 # Hole lze nahradit kusem 20 # optických vláken;
2. 16 # Hole lze nahradit 16 # stínění a 16 # optických kontaktů;
3. 12 # otvor lze nahradit 12 # stíněním, 12 # koaxiální a 12 # optických optických kontaktů;
4. 8 # otvor lze nahradit 8 # duální koaxiální, 8 # single koaxiální a 8 # diferenciální kontakty.
