Výrobce vojenského bajonetového elektrického konektoru D38999 Series III

Úvod produktu

● V souladu s GJB599B (MIL-DTL-38999M) standardy řady IiI

● Rychlé spojení vlákna tří hlav s mechanismem anti-uvolnění

● Malá velikost, lehká hmotnost, vysoká hustota páru s vysokým kontaktem

● S funkcí elektromagnetického stínění

● Kontaktní díly jsou odnímatelné krimpováním a kolíkům je zabráněno šikmo vložení.

● Má vibrační vlastnosti s vysokou intenzitou při vysokých teplotách, vhodné pro použití v drsných písečných a vlhkých podmínkách

● Otvory 12#, 16# a 20# Kontaktní specifikace mohou být vybaveny kontakty optických vláken.

● Otvory 12#, 10# a 8# Kontaktní specifikace mohou být vybaveny koaxiálními a stíněnými kontakty.

● S skořápkou z nerezové oceli, skořápkou slitiny titanové, hliníkové slitiny a různé povlaky.

● Má vibrační charakteristiky s vysokou intenzitou při vysokých teplotách a lze jej použít v drsných písčitých a vlhkých podmínkách.

Použití: Produkt se používá pro připojení signálu obvodu.

Prostředí použití: Produkt se používá ve složitých prostředích, jako jsou silné vibrace, déšť, vítr, písek a vlhkost.

Hlavní technický výkon

● Mechanické vlastnosti:

Materiál: skořápka: slitina hliníku, nerezová ocel, slitina titanu

Izolátor: termoset nebo termoplastický

Těsnicí tělo a těsnicí kroužek: Silikonová guma

Potahování: W Typ: Kadmium nanesená vojenská zelená

Kategorie F: Posun bez elektrického niklu

Třída K: Passivovaná z nerezové oceli

Třída FT: Stitina hliníku satén kadmium

Typ TA: slitina titanu

Kontaktní materiál: Povrch slitiny mědi zlatý, dostupný v typu krimpování, typ svařování a tištěné verze

Mechanický život: ≥ 500 cyklů zástrčky a odpojení

Šok: 3ms polovina sinusové vlny, zrychlení vrcholu 300g

Vibrace: sinusoidální: 60 g s teplotním cyklováním a simulačním příslušenstvím (36H)

Náhodné: Při vysoké teplotě frekvence 100 ~ 1000Hz, výkonové spektrální hustotu 1G²/Hz, odpovídající střední čtvercová hodnota 41,7g

Při okolní teplotě: Frekvence 100 ～ 1000Hz Spektrální hustota 5G²/Hz, odpovídající střední hodnota čtvercové hodnoty 49,5g

● Elektrický výkon:

Odolané napětí: v

Poznámka: Různá ujednání o kontaktu mají různé úrovně pracovních úrovní. Podrobnosti najdete v pravém horním rohu kontaktního uspořádání.

Kontaktní odpor a hodnocený proud kontaktů:

Izolační odpor: ≥ 5 000 mΩ (500 VDC)

Shell vodivost:

Třída W: 2,5 mV třída F, FT: 1,0 mV

K, TA Kategorie: 10mV

Elektromagnetické interferenční stínění: Při 100 MHz ~ 1GHz je minimální útlum 85 dB (třída F, třída W)

Při 1 GHz ~ 10GHz je minimální útlum 65 dB (třída F), 50 dB (třída W)

8# Duální koaxiální kontakt: Frekvenční šířka pásma 0 ~ 20MHz

Jmenovité napětí: 500 V (AC) Maximum, 125 V (AC) při 21 000 metrech.

Pokles napětí: Vnitřní a střední kontakty ≤ 55 mV při 1A, externí c

● Environmentální výkon:

Rozsah teploty: Třída W: -65 ˚C ~ 175 ˚C

Kategorie F, K, FT, TA: -65 ˚C ~ 200 ˚C

Odolnost proti solnému spreje: W Kategorie: 500H

K, TA Kategorie: 1000H

Kategorie F: 48H/96H

Třída FT: 96H

Těsnění: Páření konektoru splňuje MIL-DTL-38999M Nízký tlak na tlak na impregnaci tlaku

Vlhké teplo: na MIL-DTL-38999m: 10 cyklů za 24 hodin

Odolnost proti kapalině: Odolná vůči různým palivům, chladicím prostředkům a rozpouštědům

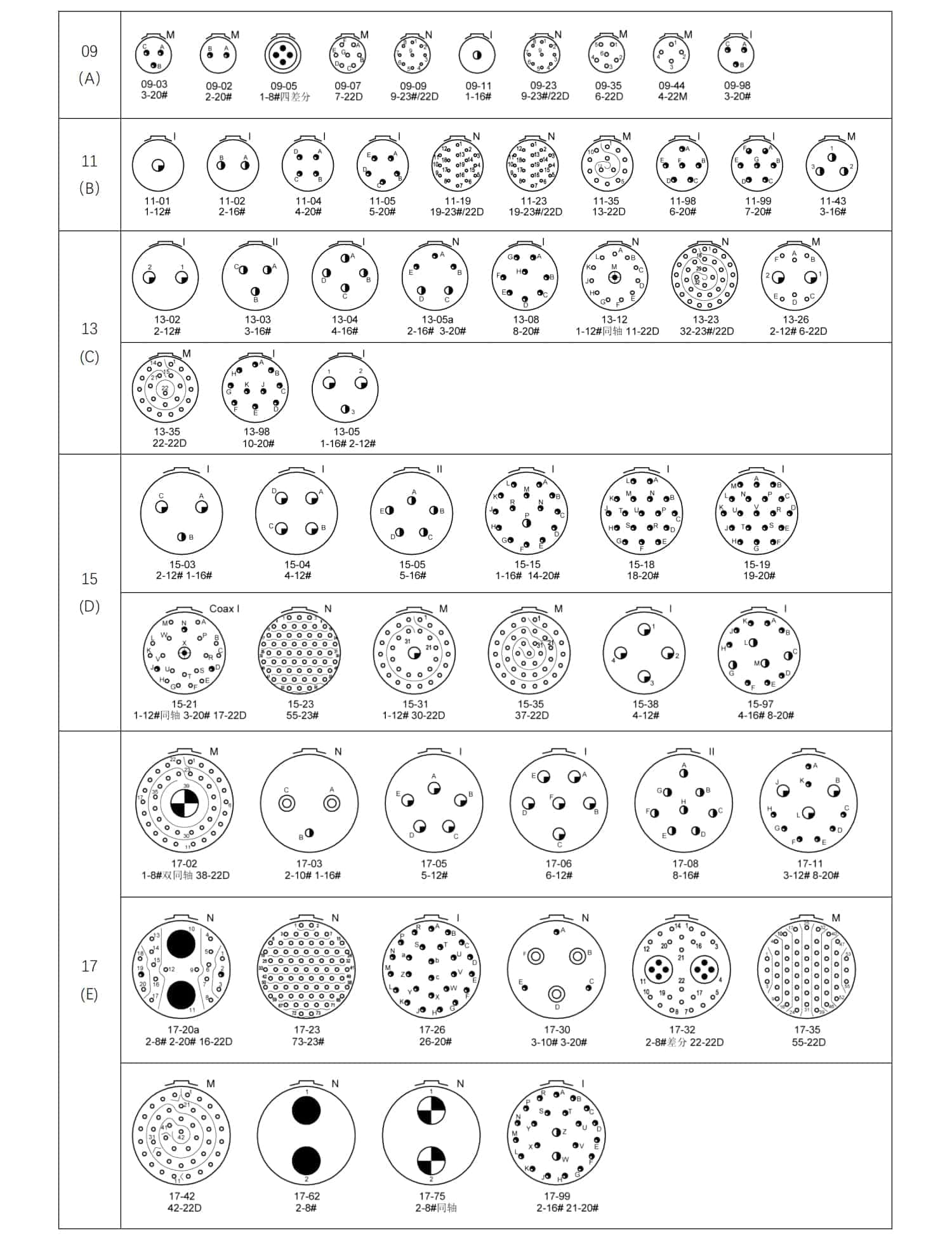

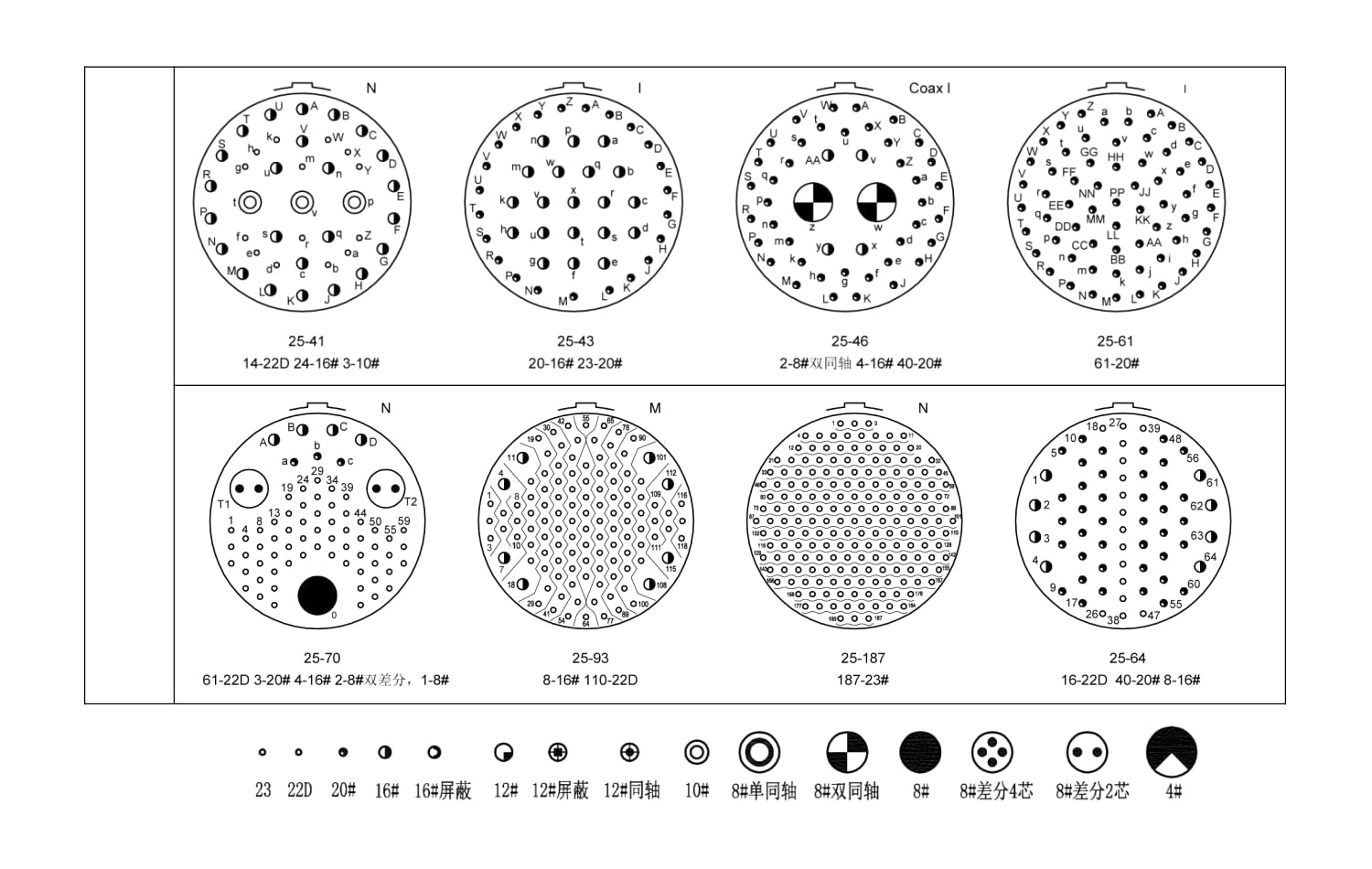

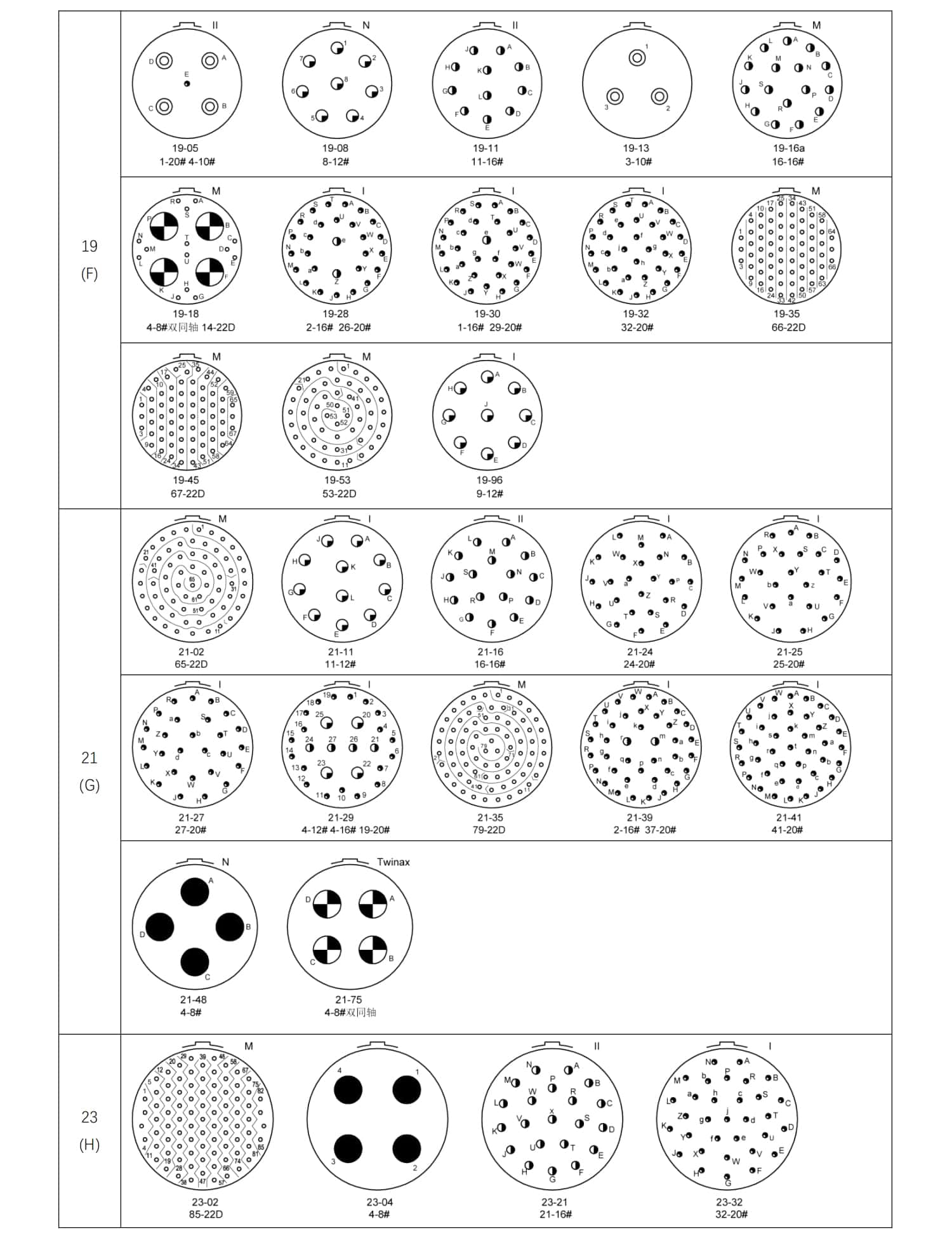

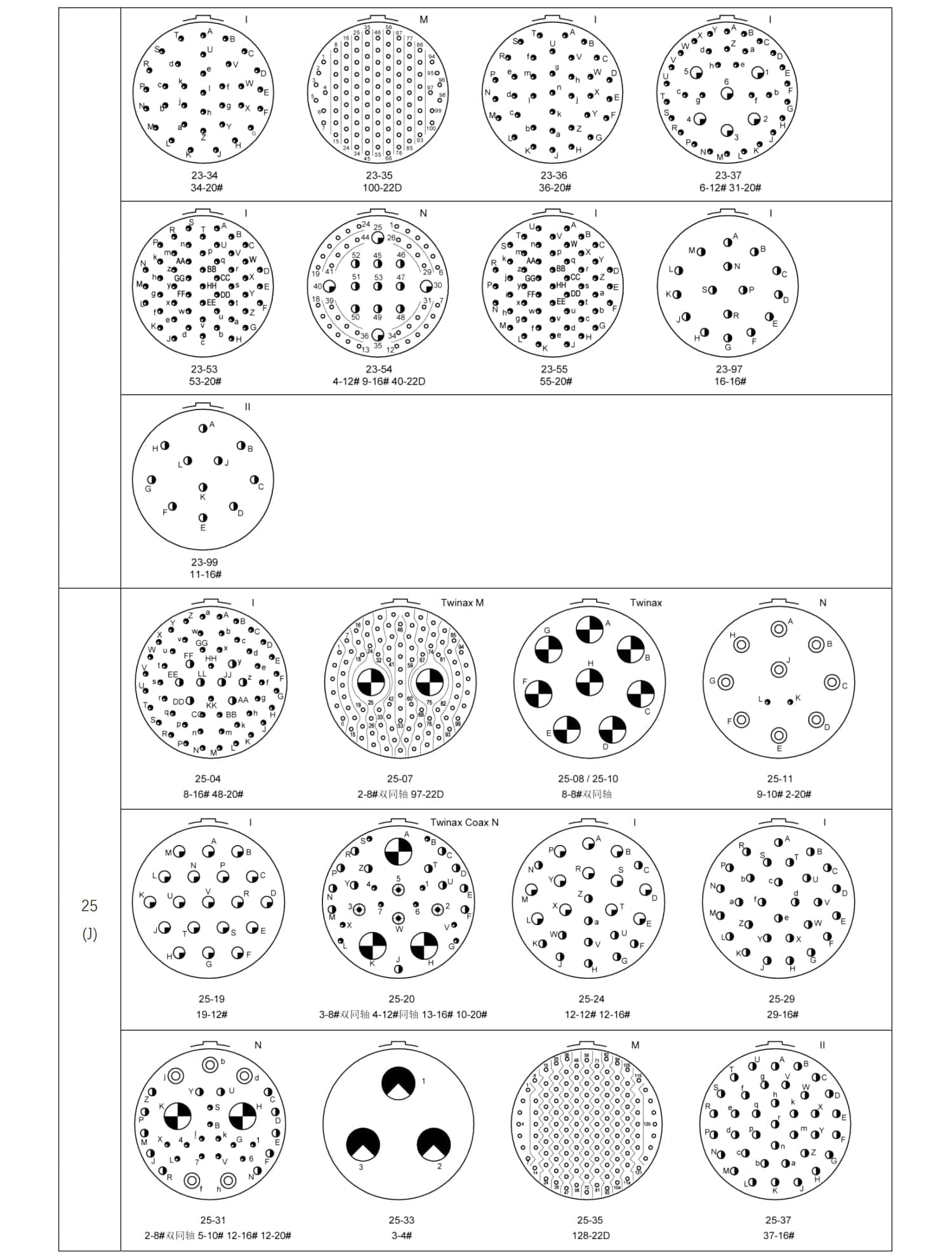

Uspořádání kontaktu (pohled na povrch vložení izolátoru jehly)

Poznámka:
1. 20 # Hole lze nahradit kusem 20 # optických vláken;
2. 16 # Hole lze nahradit 16 # stínění a 16 # optických kontaktů;
3. 12 # otvor lze nahradit 12 # stíněním, 12 # koaxiální a 12 # optických optických kontaktů;
4. 8 # otvor lze nahradit 8 # duální koaxiální, 8 # single koaxiální a 8 # diferenciální kontakty.
